タクト スイッチ 向きの見分け方と正しい実装方法

タクト スイッチ 向きで迷う人は多い。見た目がほぼ正方形で、どの向きでも同じように基板へ載りそうに見えるからだ。だが、実際には内部で端子のつながり方が決まっており、向きを間違えると「押しても反応しない」「常時オンになる」「配線の意図と違う動作をする」といったトラブルにつながる。

とくに電子工作の入門段階では、4端子のタクトスイッチをブレッドボードやユニバーサル基板に載せる場面が多い。ここで重要なのは、外観だけで判断しないことだ。タクト スイッチ 向きは、端子配置、導通確認、回路図上の接続意図の3つをそろえて見ないと、正しく判断しづらい。

この記事では、タクト スイッチ 向きの基本から、4端子タイプの内部構造、テスターでの確認方法、ブレッドボードでの差し方、プリント基板への実装時に気をつけたい点まで、実務に近い目線で整理する。見た目に惑わされず、確実に判断できるようになるのが狙いだ。

タクト スイッチ 向きが問題になる理由

タクトスイッチは「押したときだけ導通する」モーメンタリ動作の部品として広く��われる。ところが、よく流通している4端子タイプは、4本すべてが独立しているわけではない。通常、同じ側に並ぶ2本の端子は内部で常時つながっており、スイッチを押すと反対側の2本と接続される構造になっている。

この構造を知らずに配線すると、同じ電位の端子同士を使ってしまい、スイッチとして機能しないケースが起きる。たとえばマイコンの入力ピンとGNDを切り替えたいのに、内部で常時つながっている同一側の端子に配線してしまうと、押しても状態が変わらない。これが、タクト スイッチ 向きの典型的な失敗だ。

もうひとつ厄介なのは、製品によってピンの曲げ方や外装の切り欠きが違う点だ。外観上の目印が必ずしも統一されていないため、メーカーや型番が異なる部品を混在させると、以前の感覚だけで取り付けるのは危ない。データシートがあるなら、最終的にはそれが最優先になる。

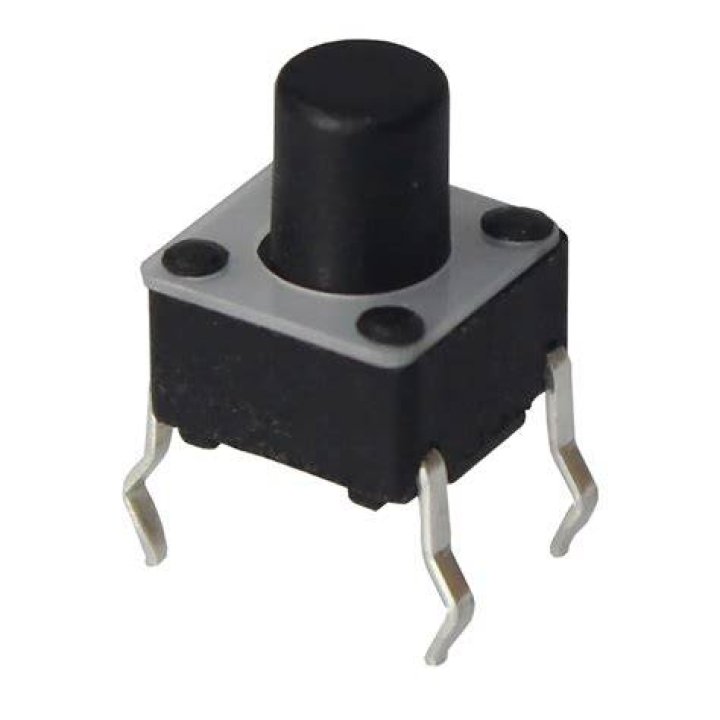

4端子タクトスイッチの内部構造

タクト スイッチ 向きを理解する近道は、内部接続をイメージすることだ。一般的な4端子タイプでは、向かい合う4本がそれぞれ独立しているのではなく、左右の2本ずつが1組になっている。つまり、片側の2端子は常時導通、反対側の2端子も常時導通、ボタンを押した瞬間にその両側がつながる。

言い換えると、実際のスイッチとして意味を持つのは「片側」と「反対側」の関係であって、同じ側の2本は機械的な安定性や実装性を高めるために増えている面が大きい。この基本が頭に入ると、なぜ向きが重要なのかが見えてくる。問題は4本あることではなく、どの2本を回路に使うかにある。

小型の表面実装タイプや特殊形状の部品では、端子配置が異なることもある。中央押し込み型、サイドプッシュ型、防水型などは実装方向の意味合いも変わる。したがって、「4端子タクトスイッチは全部同じ」と決めつけないことが大切だ。まずは型番、次に端子図。この順番で確認したい。

タクト スイッチ 向きの見分け方

最も確実な方法は、テスターの導通チェックを使うことだ。ボタンを押していない状態で、どの端子同士がつながっているかを調べれば、内部で同一側になっている2本が分かる。続いて、押したときにどの組み合わせが導通するかを見れば、スイッチの切り替わり方を正確に把握できる。

もしテスターが手元にない場合は、端子の並び方を見る方法もある。一般的なスルーホール型では、同じ側に出ている2本が内部でつながっていることが多い。端子の向きがわずかに内向き、または外向きに曲がっていて、ブレッドボードの中央溝をまたぐように設計されている製品もある。この場合、向きを90度間違えると、同じ列に端子が入ってしまい、配線が成立しないことがある。

外装の切り欠きや刻印を目印にする方法もあるが、これは補助的な手段にとどめたい。部品メーカーごとに基準が違うため、「前に使った部品では切り欠きが上だったから今回も同じ」という推測は危険だ。量産基板の実装でも、部品箱から取り出した時点で必ずピン配置を再確認する習慣がトラブルを減らす。

ブレッドボードでの正しい差し方

タクト スイッチ 向きに関する失敗は、ブレッドボードで非常に起きやすい。理由は単純で、ブレッドボード内部の接続列と、タクトスイッチ内部の接続方向が重なると、押す前から回路がつながってしまったり、逆に押しても変化が出なかったりするからだ。

一般的な4端子タクトスイッチは、ブレッドボード中央の絶縁溝をまたぐように差すのが基本になる。そうすることで、左右の端子が別々の接続列に入り、押したときだけ列同士がつながる。これを90度回して差してしまうと、同じ側の端子が同一列に入ってしまい、スイッチとしての役割を果たしにくい。

実際の確認は難しくない。ブレッドボード上に載せた後、片側の2端子がそれぞれ独立した列に入っているか、反対側も同様かを見る。それに加え、テスターで押す前と押した後の導通を取れば、差し方が合っているかすぐ判断できる。感覚で済ませず、1分だけ測る。このひと手間が配線ミスを大きく減らす。

回路図で見るタクト スイッチ 向き

回路図では、タクトスイッチは単純な押しボタンスイッチとして描かれることが多い。そのため、実物の4端子構造が省略され、2端子の部品のように見える。ここで初心者が混乱しやすい。回路図上では2点をつなげばいいが、現物ではその2点に相当する端子の選び方が必要になるからだ。

たとえば、マイコン入力をプルアップし、押したらGNDに落とす回路なら、片側を入力ピン、反対側をGNDへつなぐ必要がある。同じ側の2端子を入力ピンとGNDに割り当ててしまうと、押す前から状態が固定されるか、まったく変化が出ない。回路図と実部品の橋渡しができるかどうかが、タクト スイッチ 向きの理解そのものだ。

プリント基板設計ソフトを使う場合は、シンボルとフットプリントの対応も重要になる。シンボル上では2端子の簡略表現でも、フットプリントでは4パッドが用意される。このとき、どのパッド同士が内部で共通なのかを把握していないと、配線ルールや部品配置の段階で誤解が生まれる。ライブラリ任せにしない姿勢が求められる。

基板実装で注意したいポイント

ユニバーサル基板や自作PCBでは、タクト スイッチ 向きの判断に加え、押しやすさや筐体との位置関係も考えなければならない。単に導通が正しければよいわけではなく、完成後に指で押せるか、ケースの穴と位置が合うか、周囲の部品に干渉しないかといった実装上の条件が出てくる。

スルーホール部品では、はんだ付け前に仮置きして押し心地を確認したい。ボタンの頭がケース開口部に対してずれていると、力が斜めにかかり、寿命を縮めるおそれがある。サイドプッシュ型では特に顕著で、タクト スイッチ 向きは電気的な接続だけでなく、操作方向とも直結する。

表面実装タイプでは、ランド形状と実装方向の確認が欠かせない。フットプリントの寸法違い、端子位置の左右違い、アクチュエータ中心のずれは、見落とすと実装不良につながる。量産を前提にするなら、試作段階で実部品を当てて確認し、リフロー後の押下感まで含めて見ておきたい。

よくある失敗と対処法

最も多い失敗は、「4本あるからどこを使っても同じだろう」という思い込みだ。これはタクト スイッチ 向きの問題を一気に複雑にする。押してもLEDが点かない、マイコンが入力を読まない、常に押された状態になる。こうした症状が出たら、まず端子の取り違えを疑うべきだ。

次に多いのが、ブレッドボードでの90度違いだ。見た目には収まっていても、内部配線が合っていないと回路は成立しない。対処法は単純で、スイッチを回して差し直し、導通を再確認すること。部品不良を疑う前に、向きと接続列を見直すほうが早い。

はんだ付け後に不具合が出る場合は、ブリッジや過熱による損傷も確認したい。タクトスイッチは小型で樹脂部が近く、長時間こてを当てると内部のクリック感が弱くなることがある。押した感触が曖昧なら、端子配置だけでなく部品自体の状態もチェックしたい。

初心者でもできる確認手順

タクト スイッチ 向きで迷ったときは、作業順を固定すると失敗しにくい。感覚ではなく、毎回同じ手順で確認する方法が強い。

まず部品の型番や販売ページで端子図を探す。次に、テスターで押していない状態の導通を調べ、同一側の2端子を見つける。その後、押したときに反対側とつながることを確認する。ここまでできれば、どの2点を回路に使うべきかが見える。

続いて、ブレッドボードまたは基板に仮置きし、実際の配線先を紙に書く。入力、電源、GNDのどこへつながるのかを一度視覚化すると、配線ミスが減る。最後にはんだ付け、もしくはジャンパ線を接続し、完成後に押す前後の動作を再テストする。この流れなら、かなり高い確率で問題を避けられる。

タクトスイッチ選びで見るべき項目

タクト スイッチ 向きの問題を減らすには、部品選びの段階も重要だ。まず確認したいのは、端子数と実装方式。スルーホールか表面実装か、トッププッシュかサイドプッシュかで、必要なスペースも向きの考え方も変わる。

次に、ボタン高さと操作感だ。ケースに入れる装置では、押し子の高さが足りないと操作しづらく、逆に高すぎると常時押されることがある。クリック感、押下荷重、防水性の有無も用途次第で見逃せない。現場では、電気仕様より先に「人がどう押すか」で候補が絞られることも珍しくない。

そして最後に、必ずデータシートを見る。端子配列、外形寸法、推奨ランド、内部回路。これらが一枚にまとまっている。タクト スイッチ 向きを外観だけで判断しないという原則は、部品選定の時点から始まっている。

よくある質問

Q. タクトスイッチに極性はありますか。
一般的な機械式タクトスイッチには、LED内蔵品などを除けば極性はないことが多い。ただし、極性がないことと、向きを気にしなくてよいことは別の話だ。タクト スイッチ 向きは、内部接続の組み合わせを正しく使うために重要になる。

Q. 4端子のうち2本だけ使っても大丈夫ですか。
回路上は片側1本、反対側1本の2本で機能する場合が多い。ただし、機械的な固定強度や実装安定性のために4端子すべてをはんだ付けする設計もある。基板レイアウトと使用環境に応じて判断したい。

Q. 向きを間違えると壊れますか。
単純な低電圧回路なら、すぐ破損するとは限らない。ただし、意図しない短絡や誤動作の原因にはなる。電源ラインの扱いによっては他の部品に影響することもあるため、通電前の確認は欠かせない。

まとめ

タクト スイッチ 向きで大切なのは、見た目ではなく内部接続を見ることだ。一般的な4端子タイプでは、同じ側の2本が常時導通し、押したときに反対側とつながる。この構造を理解していれば、ブレッドボードでも基板実装でも判断を誤りにくい。

確認の基本は3つある。データシートを見る。テスターで導通を測る。回路図上でどの2点をつなぎたいのかを明確にする。この順番を守れば、押しても反応しない、常時オンになる��いった典型的な失敗はかなり防げる。

電子工作では、小さな部品ほど思い込みが入りやすい。タクト スイッチ 向きもそのひとつだ。だからこそ、毎回きちんと確認する。地味だが、その積み重ねが安定した回路づくりにつながる。
